ПроцессорПравить

RMI Alchemy Au1340 - процессор MIPS-архитектуры со встроенным 2D графическим процессором, специализированный для встраиваемых решений. Выпускался с 2009 года.

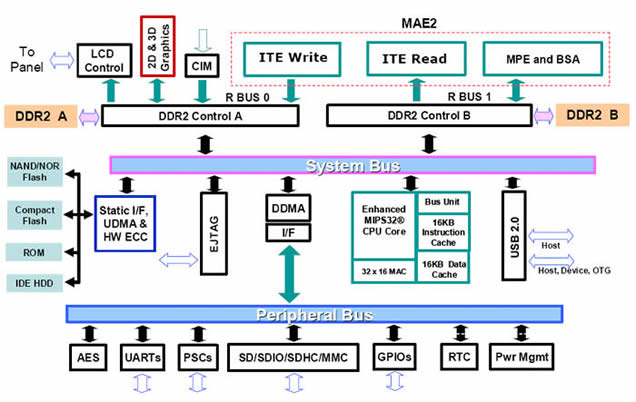

Rmi au1300 block.jpg

Блок-схема близкого процессора Au1300


ХарактеристикиПравить

  • Техпроцесс 80нм
  • Частота до 667 МГц
  • Встроенный видеодекодер (H.264, WMV9)

Презентация линейки Au13xx

ДисплейПравить

7-дюймовый экран с разрешением 800 x 480 пикселей.

Резистивный тачскрин подключен по интерфейсу i2c

ПЗУПравить

  • SDIN4C2-4G - NAND-память для хранения операционной системы и программного обеспечения. Программно разделена на 2 раздела (Storage Card и Storage Card 2). ПЗУ подключается через буферный элемент LVC16734ADatasheet на SDIN2C2-2G
  • Spansion S29GL064N - NOR-память на 8Мб. В windows CE видна как NORDATA
  • EEPROM стандарта 24C16 хранит VIN-код, привязаного блока кузова.

ОЗУПравить

Winbond w971gg6jb-25 - два чипа DDR2 составляют 256Мб

Другие микросхемыПравить

Контроллер ЦАП для вывода звука на усилитель: SAF7741HV Datasheet

Усилитель: TDF8546 Datasheet

Модуль беспроводных интерфейсов: BT+WLAN Module RBHA-C211A на базе контроллера CSR.
На плате распаяны две антенны.

Контроллер радио
